1.基本逻辑门电路—与门 0.0（0人评）
浏览次数：13553 收藏次数：0 上传时间：2021-08-28 21:11:17

下载

Hi, 我是AI学习小助手, 点击生成课程大纲

Hi, 我是AI学习小助手, 已为您生成课程大纲

00:00:12

三种基本逻辑运算

介绍数字逻辑电路中的三种基本逻辑运算：与、或、非。
00:00:16

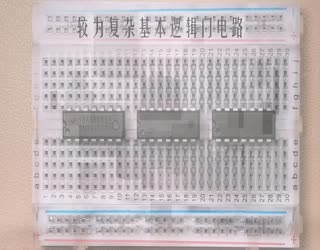

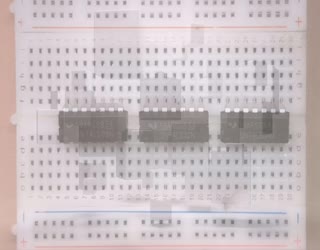

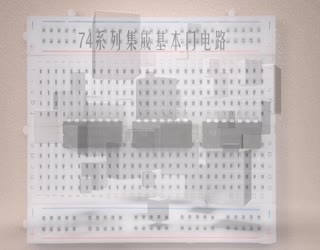

IC芯片介绍与连接

介绍实验中使用的三块数字集成电路（七四LS零八、七四LS三二、七四LS零四）及其针脚编号规则，以及如何将IC接入面包板并连接电源。
00:03:08

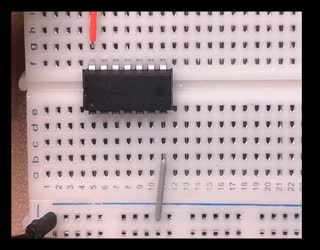

与门逻辑验证准备

选择使用第一个与门进行实验验证，并说明输入输出引脚的分配，同时介绍如何通过发光二极管观察输出电平状态。
00:04:22

开路状态下的异常现象

在输入引脚开路的情况下发现输出不稳定，说明IC默认将开路视为高电平，强调输入引脚不能悬空。
00:05:00

与门真值表验证

通过四种输入组合验证与门逻辑功能，确认只有当两个输入都为高电平时输出才为高电平，符合与门真值表。

本视频通过实验验证了七四LS零八与门IC的逻辑关系，并展示了其在不同输入状态下的输出情况。

课程名称：基本门电路及组合逻辑电路

责任教师：蔡志刚单位机构：泰顺县职业教育中心

课程简介：

《基本门电路及组合逻辑电路》微课程简介

一、选题价值：《电子基本电路安装与测试》是中职电子信息类专业配套教材之一，具有完整的知识结构，重难点清晰，理论知识难理解，实践性强，结合实际教学中所遇到的问题，达到学以致用原则，也很有必要开发对应的微课程体系。

二、开发目的意义：通过该微课程体系帮助解决实际教学问题，理论联系实际，利用数字电路中74LS系列中11个等IC模块进行实操、利用理实一体化化教学、真实情境教学、启发和引导学生自主学习，化简抽象观念、到达学以致用目的。

三、使用说明：制作的微课以教材的数字电路中项目六、项目七门电路及组合逻辑电路统一为一个单元编号进行命名与目录编排。

四、课程特色：首创完整对门电路、组合逻辑电路每个单元进行理实一体化教学，克服教材上或已有资源教学片面性，到达节节有实训、有拓展完善了教学的完整性。教学中讲练结合、结合真实情境实物操作等方式将枯燥理论转换成可视化知识，在做的过程中理解抽象的逻辑关系，有助于学生学习。
