一、教具名称

  缓慢氧化放热演示仪

二、教具制作目的

2021年4月8日在温州市实验中学府东分校举行的市直、鹿城区七八年级科学主题教研活动中，本人开了一节课题为《氧化和燃烧（一）》的公开课。这节课的教学目标之一是“知道氧化反应（包括缓慢氧化）会放出热量”。学生对剧烈氧化（如燃烧）会放热非常清楚，但对缓慢氧化（如铁粉生锈）会放出热量几乎没有感性认识。因此如何让学生能够直观地观察、感受到缓慢氧化（如铁粉生锈）会放出热量，是教师必须认真思考的一个问题。因为铁粉生锈是一个缓慢的过程，短时间内铁粉的颜色和温度都不会发改明显的变化，因此学生无法直接用肉眼观察铁粉颜色变化，无法用手直接感受铁粉温度的身高。因此我制作了这个“缓慢氧化放热演示仪”教具（见图片1）。我在广口瓶中加入铁粉，并滴加少量食盐水（稍微加快铁粉氧化速率），用测氧仪去测量并显示瓶内氧气体浓度的变化，用电子温度计去测量并显示铁粉温度的变化。力图让学生能直观地观察、感受到铁粉缓慢氧化（测氧仪显示瓶内氧气浓度不断下降）会放出热量（电子温度计的示数不断升高）。

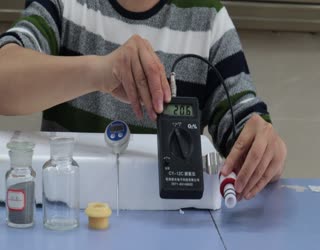

三、制作教具需要的器材准备（见图片2）

测氧仪（可测量并显示空气中或密闭容器中氧气的体积分数）、电子温度计（可测量并显示待测物体的温度）、带孔软橡皮塞（测氧仪的传感器可刚好塞进孔中）、广口瓶、铁粉、饱和食盐水。

四、教具制作的步骤

1.将测氧仪的传感器和电子温度计固定在软橡皮塞上（见图片3）。2.在广口瓶中倒入一定量的铁粉，再倒入少量的饱和食盐水。3.用软橡皮塞将广口瓶塞紧（此时广口瓶密封，测氧仪测瓶中氧气的体积分数，电子温度计末端与铁粉接触测铁粉温度）（见图片1）。4.通过希沃助手、希沃白板等同屏技术直播氧气体积分数（不断减少）和铁粉温度（不断升高）的变化，让学生分析铁粉（缓慢）氧化过程中是否放热。

图片1 图片2
