一、数显演示滑动变阻器的功能

   中小学科学课堂演示用的滑动变阻器功能单一，在接线方法教学演示上不直观，学生思维模式转换慢。因此将传统滑动变阻器改造成自带电阻阻值数字显示的数显滑动变阻器就能解决上述问题（如下结构图所示）。该仪器的主要功能是能分别显示导线跟不同接线柱（如AC、AD、BC、BD、CD、AB等接线柱）连接时的电阻值，在作滑动变阻器接线方法教学演示时非常方便实用。学生很容易理解滑动变阻器的接线原理与正确的接线方法。

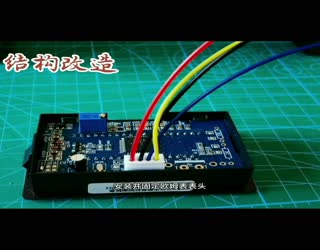

数显滑动变阻器结构示意图

二、数显滑动变阻器的演示方法

（1）、演示外接AC或AD接线柱时，将左边的滑动开关由OFF档向左拨到AC（AD）档。向左移动滑片，数字显示电阻值由大逐渐减小，向右移动滑片，数字显示电阻值由小逐渐增大。

（2）、演示外接BC或BD接线柱时，将左边的滑动开关由OFF档向右拨到BC（BD)档。向左移动滑片，数字显示电阻值由小逐渐增大，向右移动滑片，数字显示电阻值由大逐渐减小。

（3）、演示外接CD接线柱时，将右边的滑动开关由OFF档向左拨到CD档。向左或向右移动滑片，数字显示电阻始终为“0.1”（4）、演示外接AB接线柱时，将右边的滑动开关由OFF档向右拨到AB档。向左或向右移动滑片，数字显示电阻始终为“1.”，即表示电阻值为量程的最大值。最后操作完毕，将滑动开关都移到OFF档，即可关闭电源。利用该数显变阻器还可作验证欧姆定律的实验。在操作上就不需要频繁更换定值电阻了，只须将数显变阻器接入电路中，移动滑片到每次所需要的电阻值即可，这样使用更加方便、快捷、高效。
