家庭电路故障检修演示板
朱婷婷
温州市绣山中学
本教具适用于浙教版科学八年级下册第一章《电与磁》中《家庭用电》中关于测电笔的使用以及家庭电路故障分析。该自制教具用于模拟家庭电路中某盏灯故障后如何进行快速准确检修确定故障位点最终进行电路修复。教具由家庭电路故障检修演示板以及故障检修手册两部分组成。

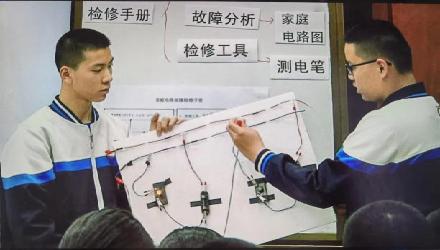

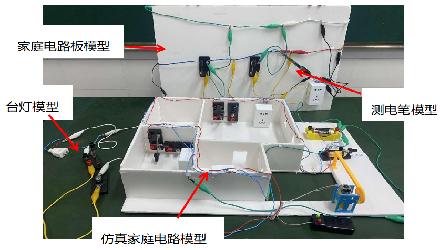

家庭电路故障检修演示板中用两节电池固定在KT板（80cm×60cm）后方模拟220V电源,从电池正极引出80cm红色导线当火线，负极引出80cm蓝色导线当零线，火线与零线相距5cm，负极引出80cm绿色导线模拟大地（地线），将开关，灯泡按正确连接方式连接接入电路。在电路中埋下故障位点一处（不同家庭电路故障演示板故障位点设置可多样，形成多样化故障的故障电路演示板），使得一盏灯亮一盏灯灭。让学生使用改装后的测电笔（测电笔中氖管更换为发光二极管）确定故障位点，然后尝试用导线修复故障。
检修手册是一张由家庭电路原理图部分和检修方法组成的半成品手册，学生可以先理论分析然后进行实操确认自己的检修手册是否科学，或者一边体验一边感悟形成自己设计的科学合理检修手册。本教具用于课堂教学。
